Проходники прямые ГОСТ 13959-74


Область применения прямых проходников ГОСТ 13959-74:
Применяется для соединения трубопроводов по наружному конусу с одинаковым диаметром трубок. Используется в системах высокого давления: промышленные установки, гидравлические подъемники, авто — авиа строение.

Технические характеристики проходников прямых ГОСТ 13959-74:
Размеры М8 — М48
Марка стали 45, 14Х17Н2, 13Х11Н2В2МФ, алюминий, бронза, медь
Покрытие кадмий, никель, цинк, окисное из кислых растворов

Наружный диаметр труб DH d D D1 s l L Масса 100 шт., кг
Пред. откл. ±0,3 Алю­мини­евый сплав Сталь Бронза
3 1,7 М8Х1 11,5 10 13 31 __ — 0,86
4 2,7 М10Х1 13″, 8 12 14 33 — 1,42 1,37
6 3,7 М12Х1 16,2 14. 15 36 0,85 2,-37 2,28
8 5,5 М14Х1 19,6 17 1,18 3,29 3,17
10 7,5 М16Х1 16 38 1,37 3,82 3,68
12 9,5 М20Х1.5 25,4 22 20 46 2,31 6,44 6,2
14 11,5 №2X1,5 27,7 24 2,95 8,23 7,82
16 13,5 M24Xl,5 31,2 27 21 49 3,68 10,25 9,87
18 15,5 М27Х1.5 34,6 30 4,68 13,05 12,55
20 17 М30Х1.5 36,9 32 22 52 6,15 17,15 16,5
22 19 МЗЗХ2 41,6 36 26 60 6,86 19,15
25 22 8,4 23,5
28 25 М39Х2 47,3 41 27 62 9,42 26,3 —
30 27 9,6 26,78
32 28 М42Х2 53,1 46 10,5 29,28
34 30 М45Х2 28 -64 13 36,25
36 32 М48Х2 57,7- .. 50 29 /66 14,88 41,4
38 34 15,33 42,8

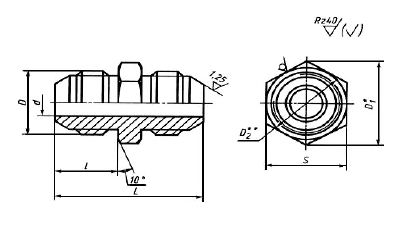

Чертеж проходника прямого ГОСТ 13959-74:

Проходники прямые ГОСТ 13959-74

Производство проходников прямых ГОСТ 13959-74:
Наша компания в сжатые сроки и качественно изготовит любой объем проходников прямых для соединений трубопроводов по наружному конусу по ГОСТ 13959-74 на собственном производстве.
